Contemplar las gigantescas antenas de Nauen me ha recordado unas antenas todavía mayores, se trata de las antenas de los rádares transhorizonte (Over The Horizon Radar, OTH por sus siglas en inglés) que la URSS intaló al Este y Oeste del país para disponer de una alerta temprana en caso de que EEUU lanzara misiles intercontinentales contra su territorio.
La estación del Este de la URSS se encontraba en Ucrania, próxima a la actual zona de exclusión de Chernobil
 |
Imagen de la instalación de pruebas del sistema DUGA en Nikolaev,
interesante también la huella circular de una posible antena
onmidireccional. Su localización 47°02'28.0"N 32°11'57.0"E 47.041111, 32.199167. Imagen de Google Maps   |
 |
Localización de una de las estación operativas proxima a Chernobil, seguramente el transmisor. En 51°38'15"N 30°42'10"E Imagen de Google Maps |
 |
Localización de la segunda estación operativa próxima a Chernobil 51°18'19.0"N 30°03'57.0"E 51.305278, 30.065833. Posiblemente la receptora, el array mayor cubría de 14 a 30 MHz y el pequeños de 4 a14 MHz . Se desmanteló en 1986 pero quedaron las antenas Imagen de Google Maps |
El radar transhorizonte fue la materialización de una idea megalómana. Los rádares convencionales solamente tienen un alcance visual, es decir hasta el horizonte debido a que se usan frecuencias de onda muy altas para que la onda tenga suficiente potencia de forma que al reflejarse parte de ella en un objeto llegue una parte de la misma a su receptor. Si quieres llegar más allá tienes que usar ondas de frecuencia menor que pueden reflejarse en la ionosfera, todo es cuestión de hacer unas emisoras de una potencia descomunal que sean emitidas por unas antenas inmensas, de forma que unas inmensas antenas receptoras situadas lejos para no ser interferidas capten algo. Dado que la frecuencia máxima de reflexión de la atmósfera varia con la actividad solar el problema se resolvia barriendo el espectro de la banda de onda corta, que se vieran afectados los servicios de radiodifusión, comunicaciones marítimas, etc. por estos pulsos no era algo que preocupara a la URSS.
Popularmente se llamaba "pájaro carpintero" por el sonido de la interferencia que escuchaban la audiencia de las emisiones de onda corta y los radioaficionados.
Tengo mis dudas sobre si llegó a ser efectivo o no, pues ademas de detectar la señal y fijar exactamente su posición hay que discriminar que se tratara efectivamente de un ICBM y no por ejemplo de un avión comercial (sistemas amigo/enemigo por imagen o huella radar). Gracias a Dios tampoco hubo posibilidad de probarlo, pero el hecho es que se contruyeron tres generaciones de este tipo de radar que se denominaba "Duga" en la URSS y "Steel Yard" para la OTAN y estuvo operativo durante años desde julio de 1976 a diciembre de 1989.
 |

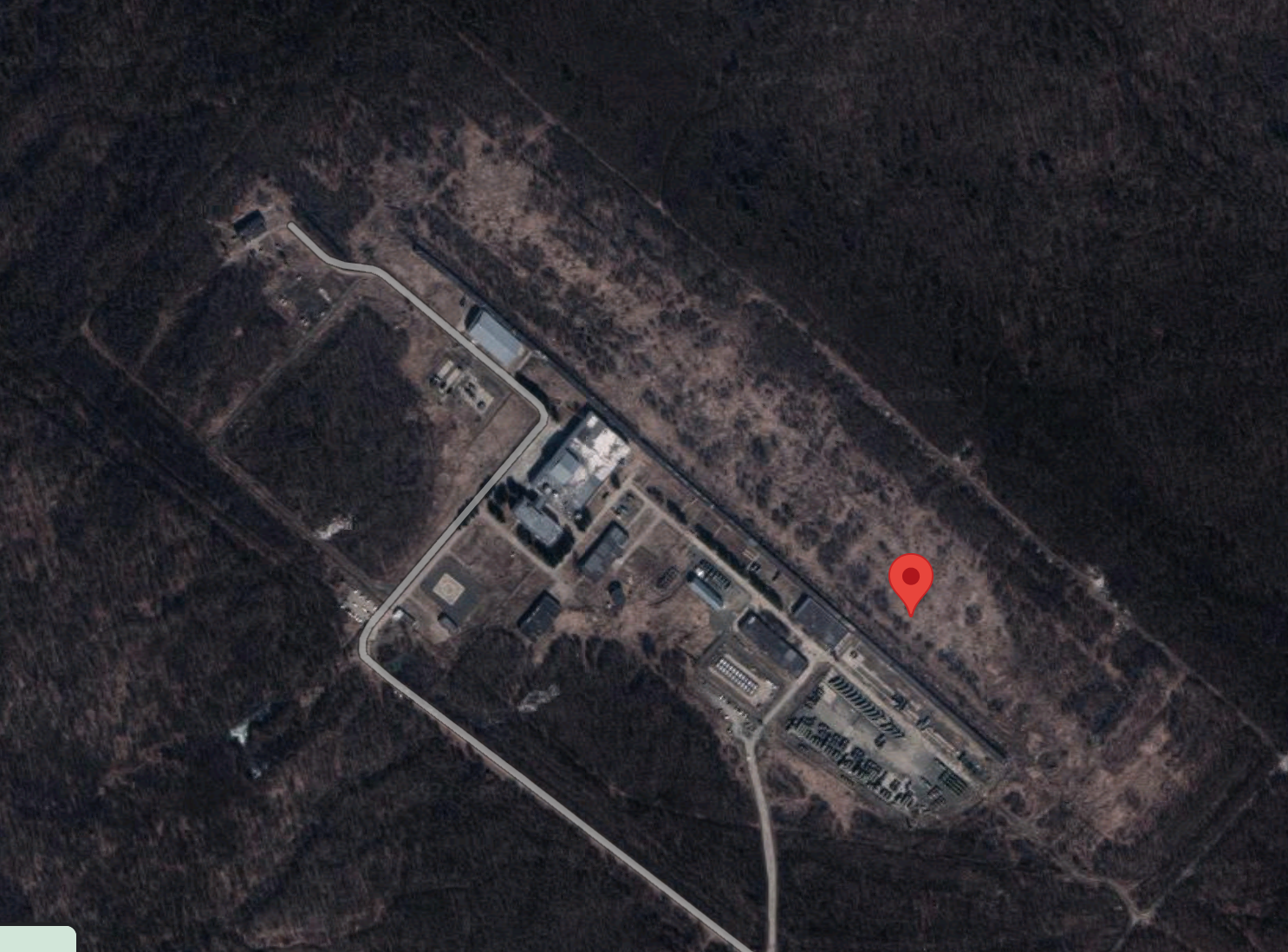

Estación emisora del sistema DUGA en el W de la URSS. Coordenadas 50°53'34.0"N 136°50'12.0"E 50.892778, 136.836667 Imagen de Google Maps |
 |
La estación receptora al W de la URSS se encontraba en Komsomolsk-on-Amur. 50°23'07.0"N 137°19'41.0"E 50.385278, 137.328056 Se distingue la construcción lineal para la cortina o array de dipolos para conseguir una gran ganancia por su fuerte direccionalidad y posiblemente la orientación del haz Se desmantelo en 1989 La imagen es de Google Maps |
Para seguir leyendo sobre radares Trans Horizonte
Para saber más:
- https://www.globalsecurity.org/wmd/world/russia/steel-yard.htm
- https://coppershop.ru/en/rukodelie/chernobyl-duga-dlya-chego-ona-rls-duga---protivoraketnyi-shchit-rodiny.html
